Plate 'n' Sheet

O processo de desdobramento de uma forma.

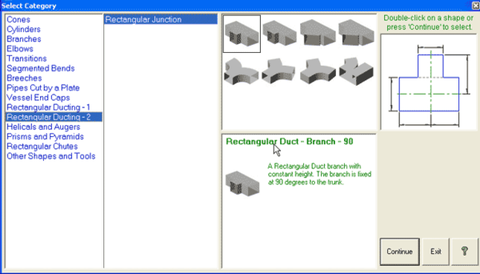

• Inicie o programa e clique no botão "Novo" e selecione uma categoria clicando em uma das imagens de forma.

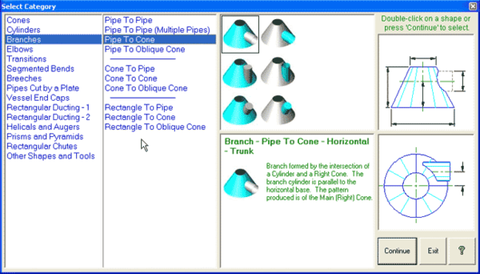

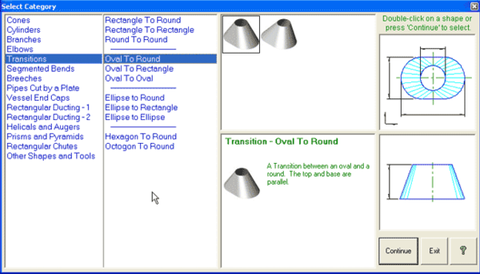

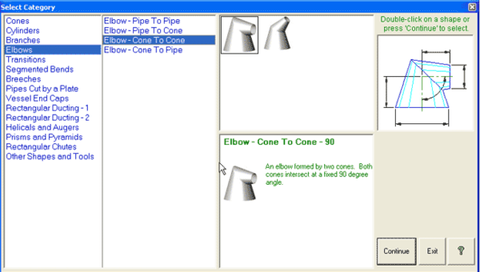

• Isso exibirá uma janela de modelo e um diagrama da forma com espaços para inserir as dimensões. Use os botões do ponteiro esquerdo e direito para percorrer as opções até encontrar aquele que melhor corresponde às informações.
• Insira os valores que definem a forma.
• Visualize o modelo 3D clicando em qualquer um dos botões de visualização. Se o modelo não estiver visível ou parcialmente fora da tela, clique em "Zoom Extents".
• Quando estiver satisfeito com a aparência do modelo, clique no botão "Desenvolver padrão" para visualizar o padrão. Você pode alternar entre a visualização do modelo e a visualização do padrão como desejar.
• Adicione dimensões, se necessário. Existem vários métodos diferentes disponíveis, exibidos no menu suspenso "Dimensão".
• Imprima a imagem na impressora do sistema Windows ou exporte um arquivo DXF para usar em um programa CAD ou cortador de perfil.
• Os desenvolvimentos podem ser produzidos rápida e facilmente inserindo valores como diâmetro, altura e ângulos em uma caixa de diálogo amigável.

• Não há necessidade de construir um modelo 3D.

• Resultados rápidos podem ser obtidos por usuários com pouca experiência em CAD.

Visualizando o modelo ou padrão:

• Panorâmica Use "Panorâmica" quando desejar centralizar a imagem na tela. Pan move o campo de visão sem alterar a ampliação. Embora o modelo ou padrão pareça se mover na tela, é importante perceber que o campo de visão é tudo o que está mudando e que as coordenadas de qualquer ponto do modelo não mudam.

• Janela de zoom Use quando quiser ampliar uma parte do modelo ou padrão para vê-lo mais de perto. Escolha os cantos diagonais de uma caixa ou janela ao redor da área que deseja examinar. Nota: Após selecionar o primeiro canto com o botão esquerdo do mouse, mantenha o botão pressionado e solte-o quando a janela estiver do tamanho correto. A área dentro da janela é ampliada para preencher a tela. Uma mensagem é revelada quando os limites de ampliação estão no máximo.

• Mais zoom Use quando quiser ver a imagem na tela mais de perto. Por exemplo, se a imagem for muito pequena, use o zoom para aumentar a imagem na tela. Tal como acontece com outras funções de exibição, é importante perceber que apenas a imagem está ficando maior, as distâncias medidas e as dimensões na forma não mudam. É semelhante em princípio a ver um objeto através de uma lupa.

• Menos zoom Use quando quiser fazer a imagem parecer menor na tela. Consulte também Ampliar.

• Extensões de zoom Use quando desejar ampliar a imagem de modo que seja o maior possível enquanto ainda ajusta toda a imagem na tela.

• Zoom Anterior Retorna ao zoom anterior ou ao estado panorâmico. Você pode "zoom anterior" repetidamente até que você finalmente volte para a primeira visualização do item
