OFFPIPE

OFFPIPE es un software basado en un método de elementos finitos no lineal, especialmente desarrollado para el modelado de tuberías marinas. Este método es preciso y converge rápidamente para todos los tamaños de tubería y profundidades de agua.

En los análisis estáticos, OFFPIPE calcula las tensiones de la tubería y la geometría deformada en todos los puntos a lo largo de la tubería e identifica todos los puntos donde hay espacios en la tubería. Para cada tubería de extensión, OFFPIPE también calcula la elevación de la tubería por encima de los análisis dinámicos, así como también calcula las frecuencias naturales de las longitudes de la tubería y determina las tensiones y los desplazamientos resultantes de las cargas de las olas y los vórtices. Los resultados se pueden analizar estadísticamente para estimar la vida útil de la tubería.

• Las funciones de análisis incluyen:
• Análisis estático y dinámico del tendido de tuberías para muchas configuraciones de laybarge y stinger, convencionales y en J.
• Análisis de inicio de tendido de tuberías y análisis de abandono y recuperación;
• Cálculo de tensiones, tramos y deformaciones estáticas de tuberías para escenarios de fondos marinos irregulares;

Análisis de tendido de tuberías

Puede modelar la tubería en dos y tres dimensiones (aprovechando el tamaño reducido de los problemas bidimensionales para una ejecución más rápida). Los análisis estáticos tridimensionales pueden incluir perfiles actuales, pendientes del fondo, fricción del suelo y títulos de barcazas de paso distintos de cero, y desplazamientos de tuberías de paso directo.

Utilizando su capacidad opcional de análisis dinámico, el usuario puede especificar la barcaza RAOS y seleccionar una onda regular o un espectro de ondas. Luego, OFFPIPE calculará la respuesta dinámica (incluidas las tensiones de la tubería) para la tubería. Proporciona una interfaz de usuario interactiva basada en menús donde los datos se ingresan completando los espacios en blanco en una serie de pantallas a color. Estas pantallas están respaldadas por un sistema de ayuda en línea sensible al contexto.

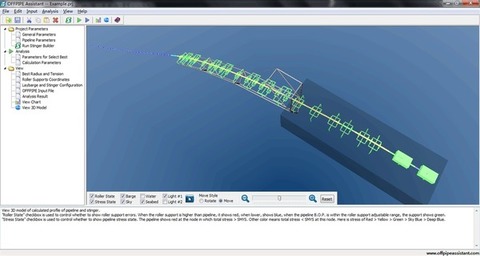

El software tiene una salida interactiva para mostrar gráficamente los resultados del cálculo y obtener una vista previa de su salida y gráficos impresos en la pantalla del IBM-PC. Genera archivos de trazado compatibles con hardware para impresoras láser y trazadores de Hewlett-Packard. OFFPIPE proporciona un modelo de laybarge detallado y un modelo estructural simplificado de la herramienta Stinger que incluye los efectos de la programación de lastre y bisagra entre sesiones.

Se incluyen modelos detallados de soporte de tubos que pueden incluir rodillos horizontales y verticales en ángulo, restricciones superiores y soportes de longitud finita. Se proporcionan varias opciones para configurar las elevaciones de la barcaza y del soporte de la tubería. El fondo marino se modela como una base elástica-plástica continua (no una serie de puntos de apoyo). La resistencia lateral del suelo es bilineal, elástica para pequeños desplazamientos horizontales y de fricción para grandes desplazamientos.

Otras características incluyen modelado de haces de tubos, boyas (flotabilidad externa), revestimientos y aislamiento de tubos, contenido de fluido de los tubos, correcciones nodales, cargas puntuales y mucho más.

Requisitos del sistema

• OFFPIPE se ejecuta en sistemas basados ​​en Windows 95/2000/XP. Aprovecha los avances tecnológicos actuales en hardware para proporcionar cálculos rápidos y compatibles.
• Compatible con punto flotante IBM x86
• Unidad de CD y DVD
• Sistema basado en Windows (todas las versiones, incluidas 95, 98, NT, 200
